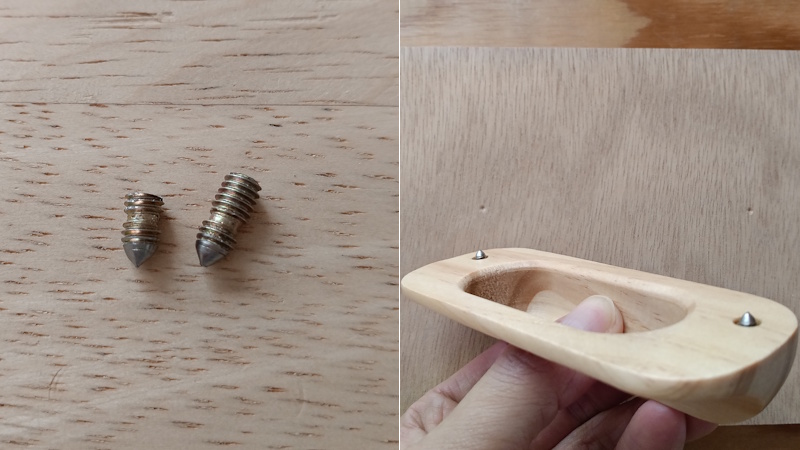

ネジ穴が2つあるタイプの取っ手を正確に取り付けられるマーキングポンチです。
使い方は「ネジ穴にセットして板に押し付ける」だけです。

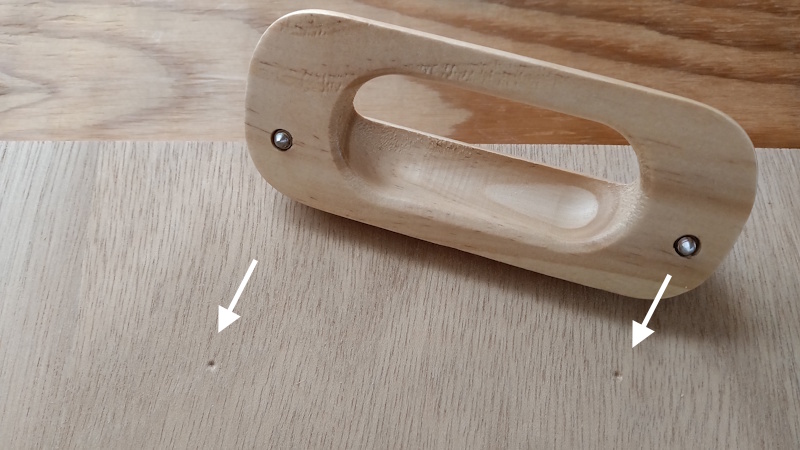

マーキングしたところに穴あけします。
取っ手の取り付けはやや難易度が高い
ネジ穴が2つある取っ手を取り付けるときは、取っ手側の穴の間隔を測り、板側に同じ間隔で2つの穴をあけます。
単純ですが、正確に取り付けるのは意外と難しいです。
穴あけ位置の精度が求められる
2つの穴の間隔が正確でないと、ネジがきつくて入らなくなったりします。
正確に穴あけする方法としては、マスキングテープを使ってトレースする方法があります。
（参考）「木工教室BASE-TUBE」さんの動画
手軽でスマートな方法ですが、もう一つ気になる問題があります。
取っ手自体の精度が良くないことがある

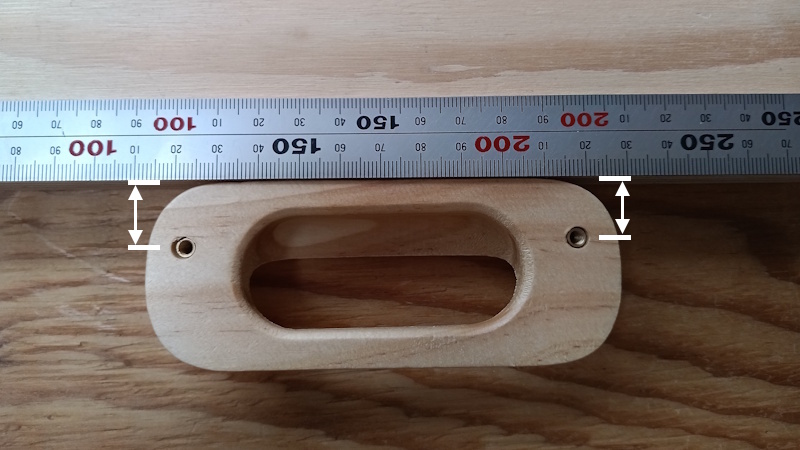

きっちり水平に並ぶように2つの穴をあけても、「取っ手側のネジ穴が上下にズレている」場合、取り付け後の取っ手は斜めになってしまいます。
上の写真では左よりも右の穴のほうが少し上に寄っています。
当然、そのまま取り付けても水平にはなりません。
この取っ手に限った話ではなく、他の製品でも多少のズレや形の歪みは珍しくありません。
引き出しなどの収納家具を作る場合、並んでいる取っ手の角度がまちまちだと目立ってしまいます。
このように、そもそも取っ手自体の精度に問題がある場合、まっすぐ取り付けるには「ズレを考慮して穴あけ位置を微調整する」必要があって、もうひと手間かかります。

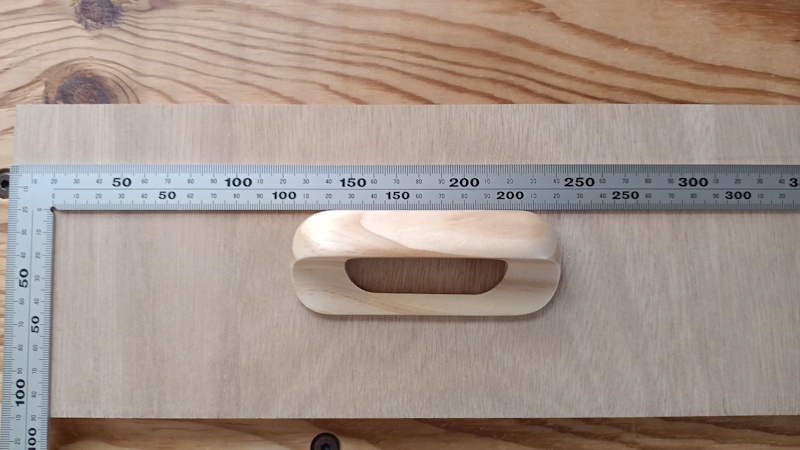

マーキングポンチがあれば「さしがねを当てながらマーキングする」だけなので、工程がだいぶ楽になります。
取っ手用マーキングポンチの作り方
ネジの先端を尖らせる

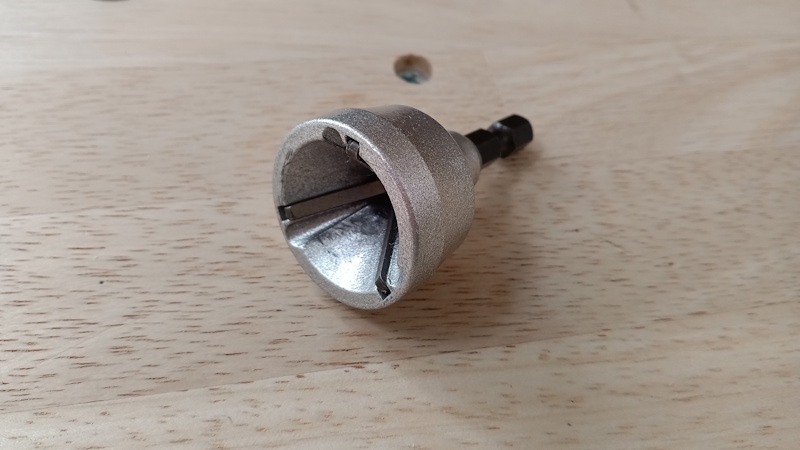

六角軸のアウターリーマーを使います。

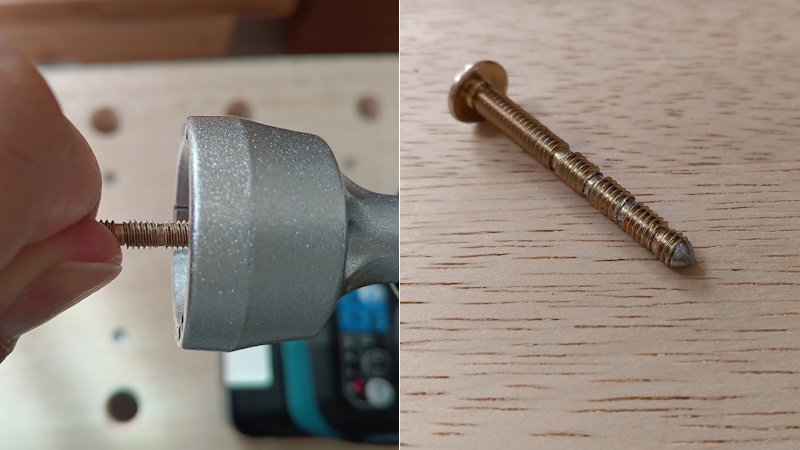

これをインパクトドライバーに装着して回転させ、中心にネジの先端を押し付けます。
最初は手が揺さぶられますが、少し削ると中心をとらえやすくなります。ブレないポイントが見つかったら、そのまましっかり保持して削ります。
ノコギリでネジを切る
先端を尖らせたらネジをカットします。

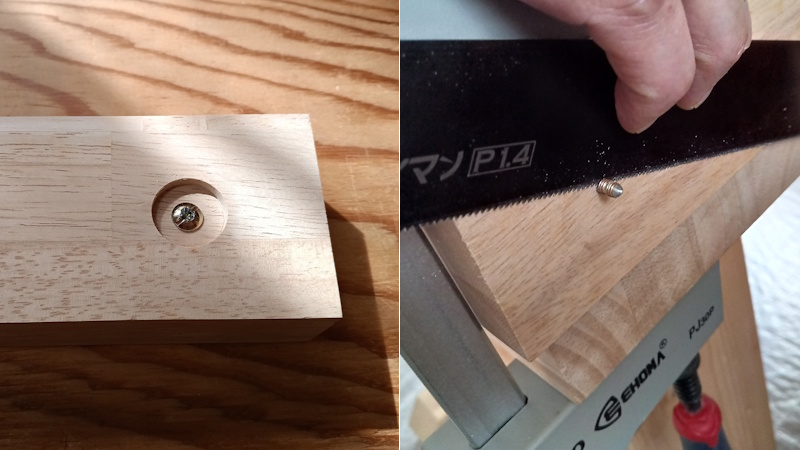

適当な板に、ネジ径より少しだけ小さい穴をあけてねじ込みます。
必要に応じてザグリ穴を掘るなどして、カットする長さを調整します。

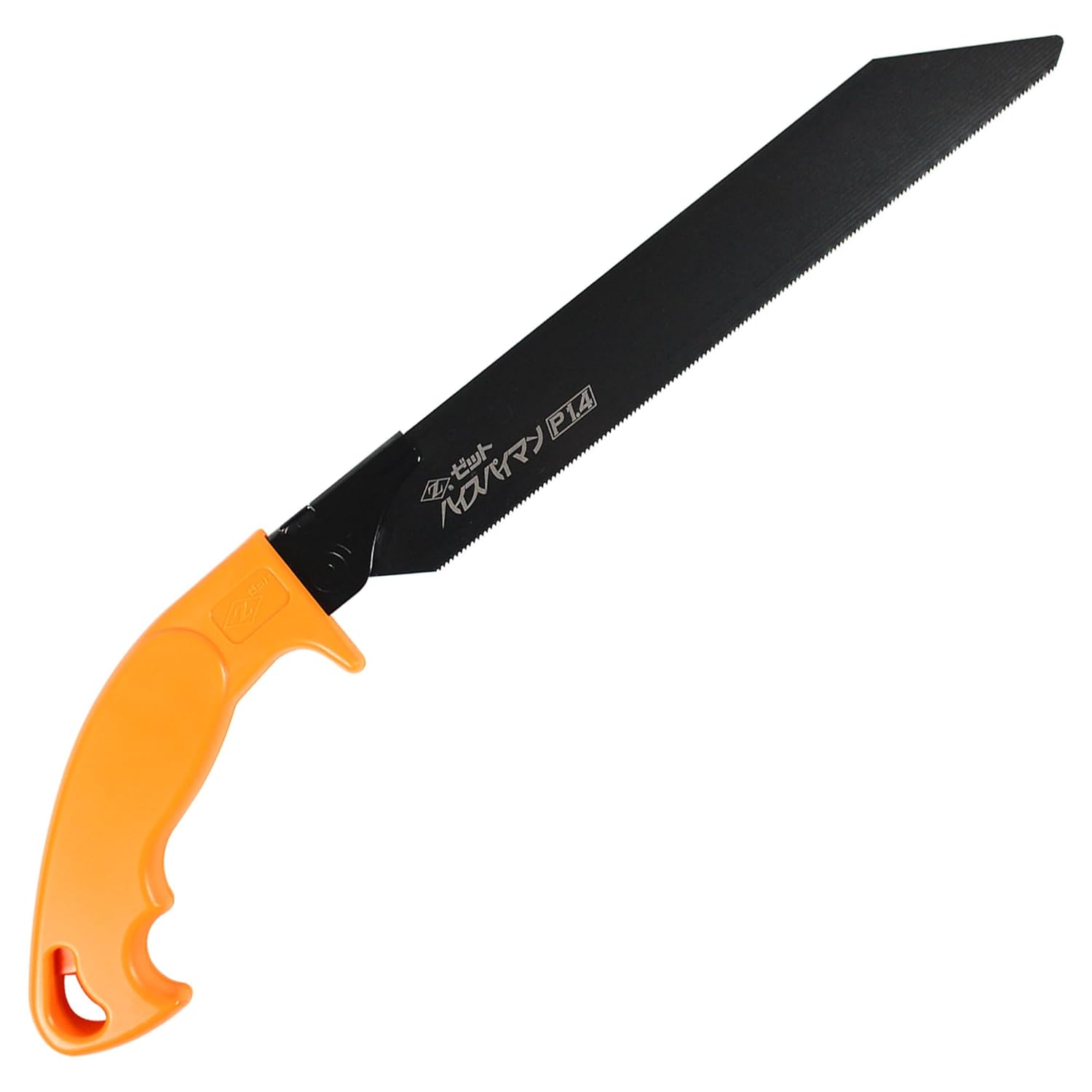

板の面に沿って金属用のノコギリでカットします。
このカット方法ならダイスは不要です。
写真では短めに切っていますが、ポンチの長さは1cmくらいが使いやすいと思います。
切断したら、ヤスリでバリを取って完成です。
写真では取っ手の付属品のネジを使って作りましたが、径が同じであれば一般的なネジでも構いません。
おわりに
小さい取っ手のネジ径はM4が多いので、M4のマーキングポンチを一組作っておくと使い回しが利きます。
取っ手の取り付けが簡単になり、時間の節約にもなります。
ただし小さいので失くしやすいことと、ネジ穴に深く入れすぎて取り出せなくなることには注意です。
