半ボルトで作る簡易バーベンダー

金属の曲げ加工に使うバーベンダーです。

2段式にして強度を上げているほか、入手しやすい材料で作れる設計にしました。

半ボルトのネジ山のない部分を使って金属棒を曲げます。

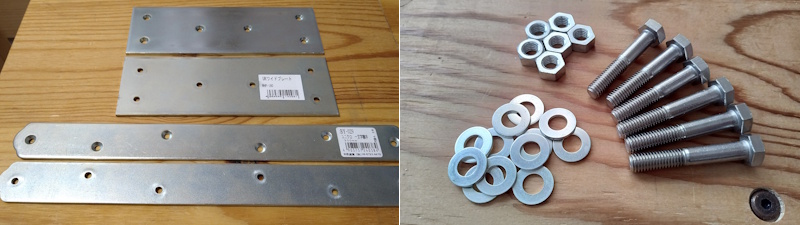

材料

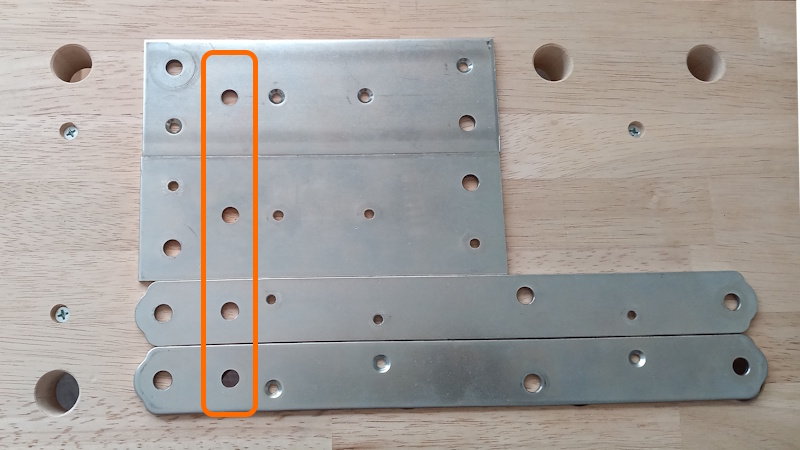

4枚の板金に1カ所ずつ、ドリルで新規の穴をあけます。

他10カ所はもともとの穴を広げます。穴径はすべて8mmです。

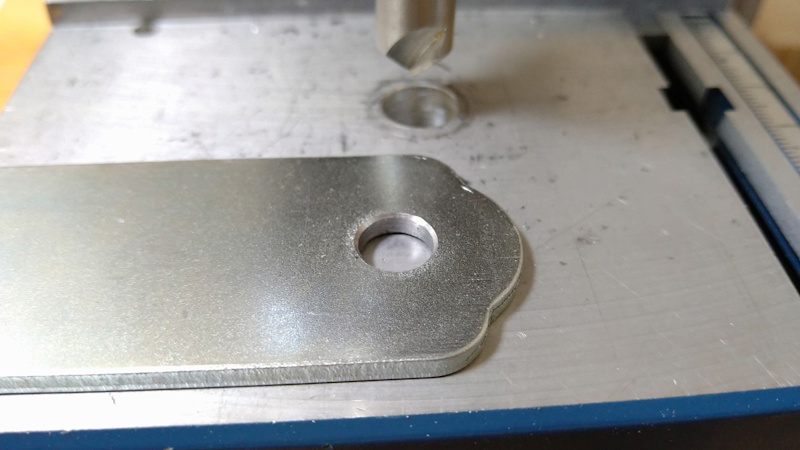

ステップドリルや面取りカッターでバリ取りをします。

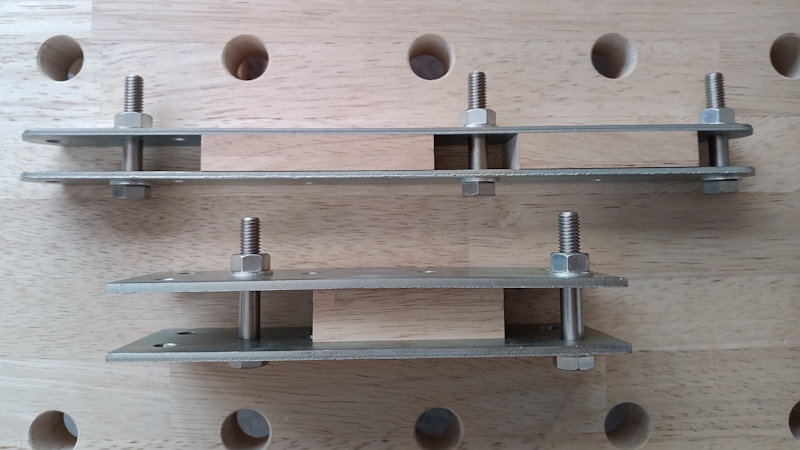

下のように木材を挟み込んでレバー部とベース部を組み立て、ボルト・ナットを締めます。

最後のボルトを差し込み連結させます。ここは関節部分なので緩めておきます。

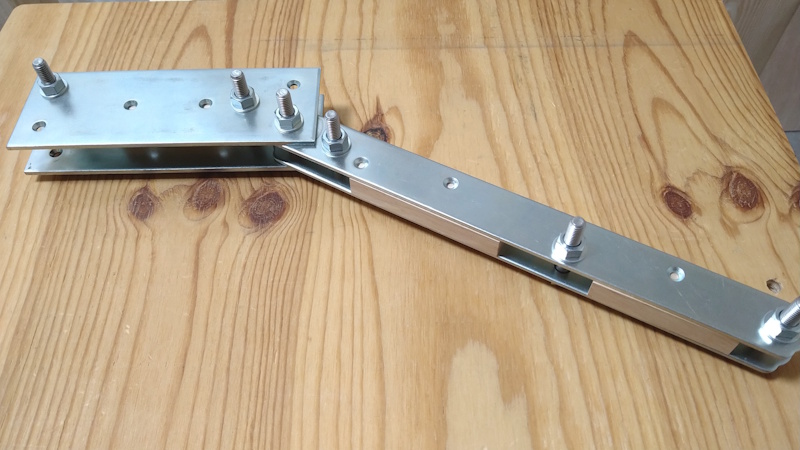

完成です。

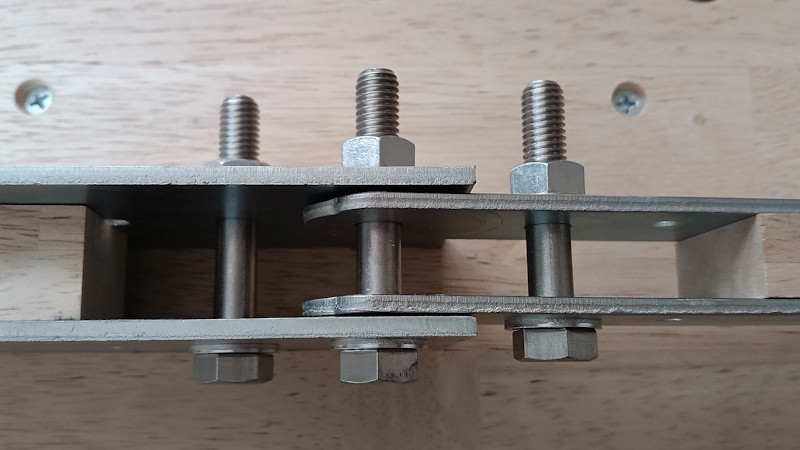

金属棒に力を加えるのは関節部分を含む3カ所のボルトです。今回はボルト同士の間隔は30mmにしています。

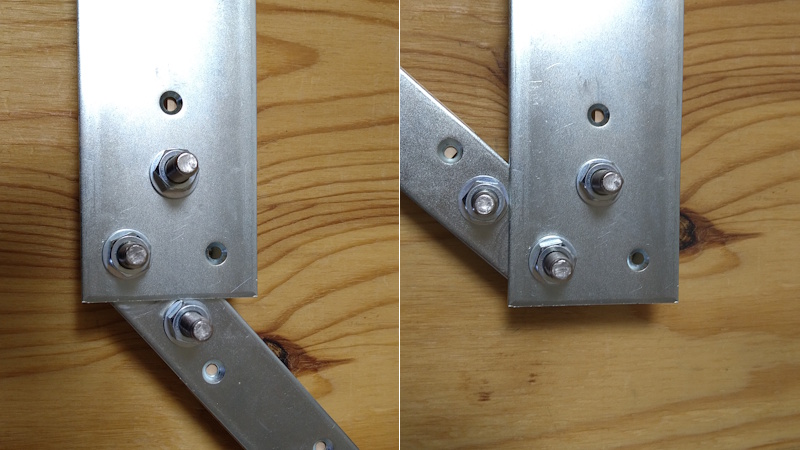

穴の位置によってレバーの可動域が変わってきます。ボルトと板の角が干渉しないように注意します。

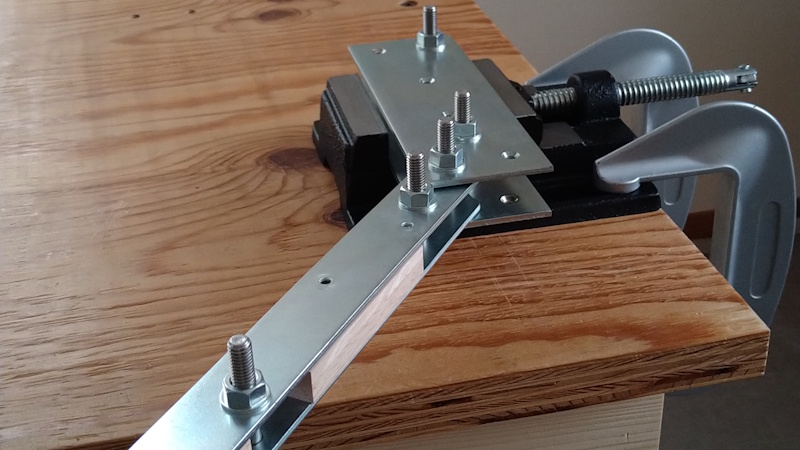

バイスとクランプを使って作業台に固定します（あるいは作業台に直接ボルト固定）。

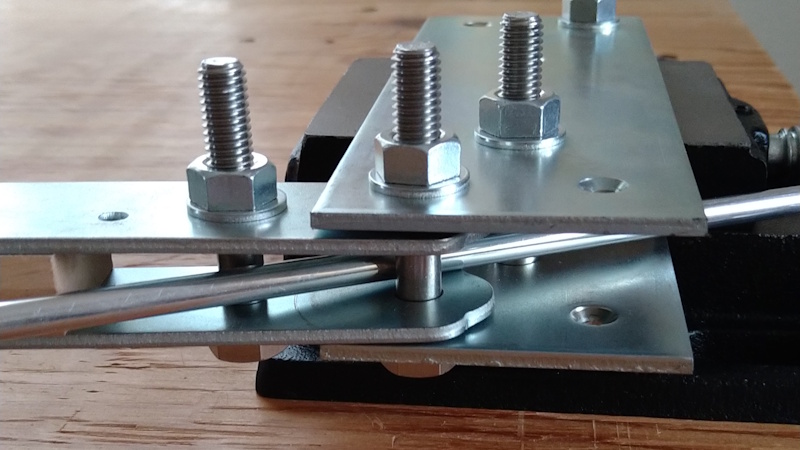

金属棒を差し込み、レバーを動かして曲げます。

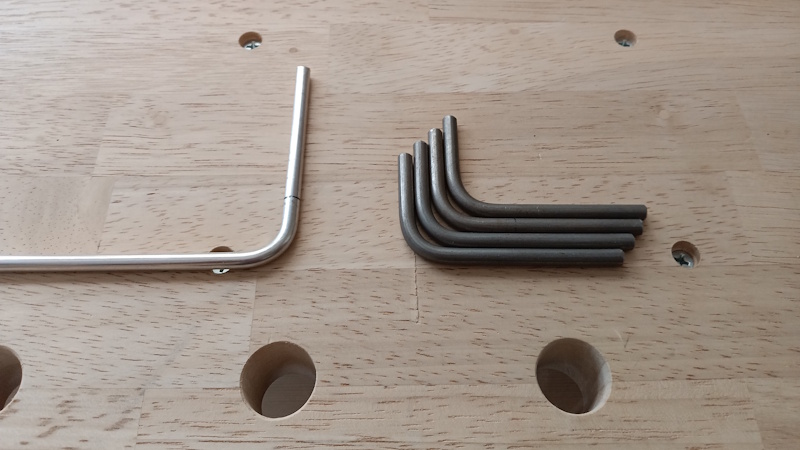

6mmの鉄棒などは問題なく曲げられます。

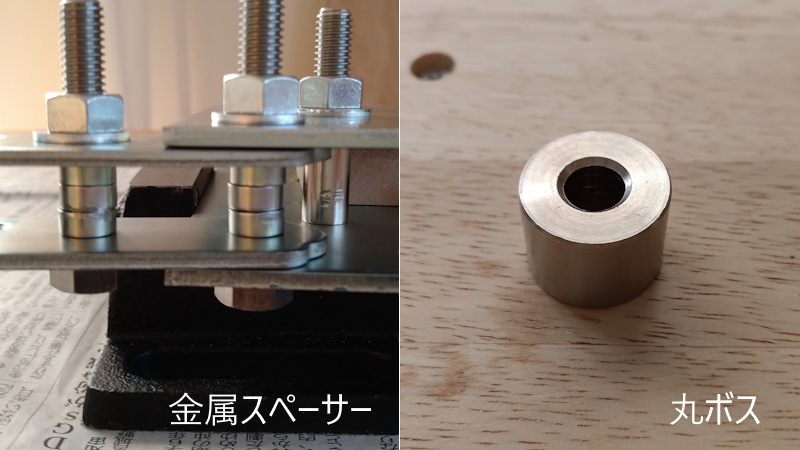

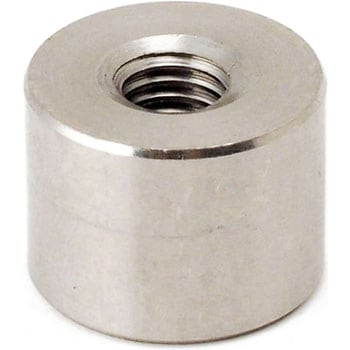

曲げRを大きくしたい場合は、8mmの金属スペーサーや丸ボス（溶接ナット）をセットします。

丸ボスの内側にある「めねじ」は不要なので、鉄工ドリル8mmで削り取ってから使います。
